|
|
GS-2379高耐磨冷作工具钢热处理/物理钢材特性/注意事项 |
GS-2379模具钢
GS-2379模具钢化学成份（%）
| C碳 |
Si矽 |
Cr铬 |
Mn锰 |
Mn钼 |
V钒 |
| 1.55 |
0.35 |
12.00 |
0.4 |
|
|
GS-2379模具钢钢材特性：1、耐磨性高 2、高抗压强度 3、尺寸稳定性好 4、良好的加工性能舆 5、良好的韧性 6、优良的抗回火软化性
GS-2379模具钢主要用途：1、大型长寿命塑胶注塑模，如家电制品，电脑外壳等模具 2、热塑性塑胶的挤压模具 3、吹塑模具 4、成型工具 5、结构零件
出厂状能及硬度：软性退火至约HB255
比较标准：AISI D2/DIN 1.2379
GS-2379模具钢热处理
| 热处理 |
温度 |
保持时间 |
淬火介质 |
| 软性退火 |
840-860℃ |
4-6小时 |
爐冷 |
| 应力消除 |
600-650℃ |
2小时 |
爐冷 |
| 淬火 |
980-1000℃或
1020-1040℃或
1060-1080℃
|
見下圖 |
油，空气
500℃鹽浴 |
| 回火 |
180-330℃或
550-570℃ |
厚度每20mm
约1小时
最小2小时 |
静能空气 |

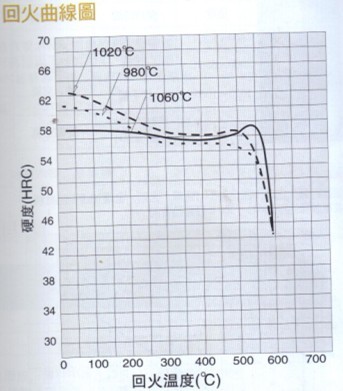

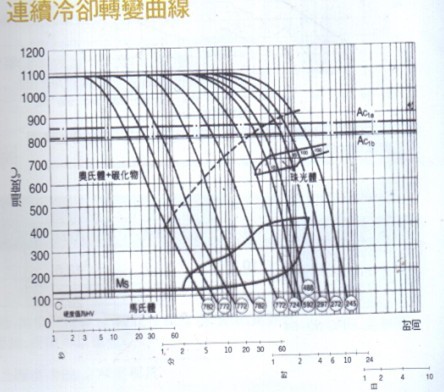

回火曲线图 连续冷卻转变曲线
 .jpg)

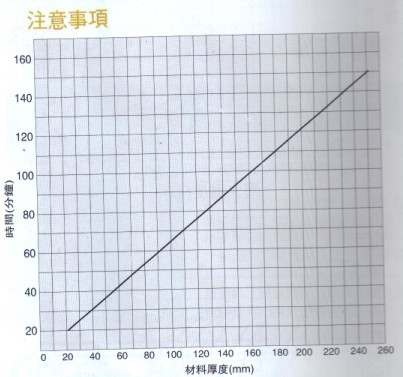

注意事项
.jpg)
当工件的表面已达到逹淬硬温度时在爐中或鹽浴内所需的停留时间工件厚度的关系
GS-2379模具钢物理钢材特性
| 温度 |
100℃ |
200℃ |
400℃ |
| 热膨胀系数经经x10-6/℃ |
10.5 |
12.0 |
13.2 |
| 热传导系数W/m℃ |
16.7 |
20.5 |
22.0 |
使用硬度：HRC58-62
本文出自 深圳市龙昌模具有限公司，网址：http://lcmjtgcom.w155.4everdns.com/index.asp 转载请附带本站关键词：模具钢材、深圳模具钢材、深圳模具钢、模具钢网、S136、P20模具钢、NAK80
|
|
